鋼塑土工格柵與玻璃纖維格柵都是工程中常用的材料，那么，兩者可以混用嗎？

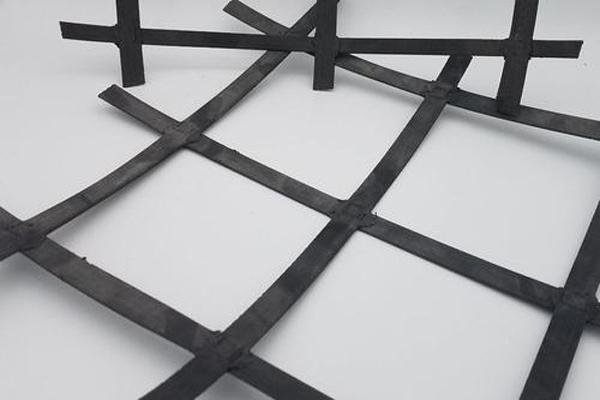

鋼塑土工格柵

一、材料特性對比與功能差異

1、材質(zhì)構(gòu)成差異

鋼塑土工格柵以高強度鋼絲為骨架，表面復(fù)合聚乙烯（PE）或聚丙烯（PP）涂層，形成“剛?cè)峤Y(jié)合”的復(fù)合結(jié)構(gòu)。玻璃纖維格柵則以玻璃纖維為增強基材，經(jīng)經(jīng)編工藝與樹脂涂層復(fù)合而成，屬于全無機-有機復(fù)合體系。

2、力學(xué)性能對比

（1）抗拉強度：鋼塑格柵雙向抗拉強度可達30-100kN/m，玻璃纖維格柵一般為50-200kN/m（經(jīng)向）。

（2）延伸率：鋼塑格柵斷裂延伸率≤3%，玻璃纖維格柵為3-5%，二者都屬于低延伸材料。

（3）耐候性：鋼塑格柵耐酸堿范圍pH 2-12，玻璃纖維格柵耐溫性更優(yōu)（-70℃~280℃）。

3、功能定位區(qū)分

鋼塑格柵側(cè)重軟基加固與高填方邊坡穩(wěn)定，玻璃纖維格柵可以用在瀝青路面防裂及反射裂縫抑制中。

二、混用潛在風(fēng)險分析

1、界面結(jié)合失效

兩類材料模量差異顯著（鋼塑格柵彈性模量≥1.5GPa，玻璃纖維格柵≥67GPa），混用時易因變形不協(xié)調(diào)導(dǎo)致層間剪切破壞。

2、施工工藝沖突

（1）鋼塑格柵要采用U型釘固定，搭接寬度100-150mm；玻璃纖維格柵要求熱瀝青粘結(jié)，搭接寬度50-100mm。

（2）混合施工易造成固定點應(yīng)力集中。

3、長期性能衰減

鋼塑格柵聚乙烯層與玻璃纖維樹脂涂層的熱膨脹系數(shù)差異（分別為12×10??/℃、5×10??/℃），在溫度交變環(huán)境下可能引發(fā)結(jié)構(gòu)脫粘。

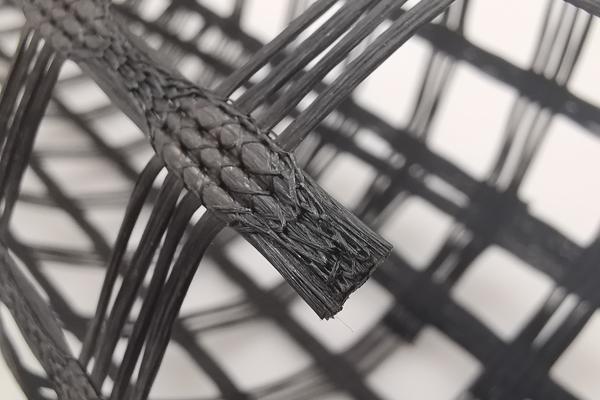

玻纖土工格柵

三、工程替代方案建議

1、分層應(yīng)用策略

在復(fù)合地基處理中，可分層鋪設(shè)鋼塑格柵（底層）與玻璃纖維格柵（面層），通過級配碎石過渡層實現(xiàn)應(yīng)力傳遞。

2、功能互補設(shè)計

針對特殊路段（如凍土區(qū)），可采用鋼塑格柵加強基礎(chǔ)承載力，玻璃纖維格柵作為路面防裂層，兩者間隔≥200mm填筑層。

3、新型復(fù)合產(chǎn)品

選用玻纖-鋼塑復(fù)合格柵（抗拉強度≥80kN/m，延伸率≤4%），通過工廠預(yù)制實現(xiàn)性能協(xié)同。

四、規(guī)范遵循與檢測要求

1、選型依據(jù)

（1）參照J(rèn)T/T 514-2019《公路工程土工合成材料》分類選型

（2）混用方案要通過CBR頂破試驗（≥3kN）及寬條拉伸試驗驗證

2、現(xiàn)場檢測指標(biāo)

（1）界面剪切強度≥15kPa（ASTM D5321）

（2）搭接部位滲透系數(shù)≤1×10??cm/s

從上面可以看出，鋼塑土工格柵與玻璃纖維格柵在材料性能、施工工藝及功能定位上存在本質(zhì)區(qū)別，常規(guī)工程中不建議直接混用。特殊工況下要通過分層設(shè)計、過渡結(jié)構(gòu)或新型復(fù)合材料實現(xiàn)功能互補，并嚴(yán)格執(zhí)行現(xiàn)場檢測程序。

鋼塑土工格柵
